散热风扇的常见轴承结构

日期：2019-11-19 12:57:43 点击：0

散热风扇的常见轴承有：滚珠轴承，含油轴承，磁悬浮轴承(液压轴承）。

（1）滚珠轴承
滚珠轴承（Ball Bearing）改变了轴承的摩擦方式，采用滚动摩擦，两个铁环中间有一些钢球或者钢柱，并辅以一些油脂润滑。这一方式更为有效的降低了轴承面之间的摩擦现象，有效提升了风扇轴承的使用寿命，也因此将散热器的发热量减小，使用寿命延长。所带来的缺点就是工艺更为复杂导致成本提升，同时也带来更高的工作噪音。滚珠轴承有单滚珠轴承和双滚珠轴承。
单滚珠轴承是对传统油封轴承的改进。它的转子与定子之间用滚珠进行润滑，并配以润滑油。它克服了油封轴承寿命短，运行不稳定的毛病，而成本上升极为有限。单滚珠轴承吸收了油封轴承和双滚珠轴承的优点。将轴承的使用寿命提升到了40,000小时，加入滚珠之后，运行噪声有所增大，但仍小于双滚珠轴承。

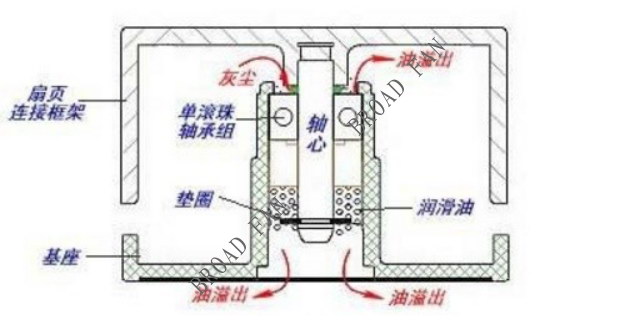

单滚珠轴承结构示意图

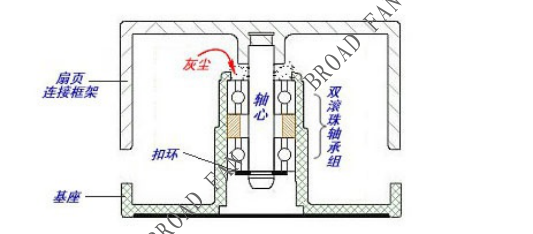

双滚珠轴承属于比较高档的轴承。轴承中有数颗微小钢珠围绕轴心，当扇页或轴心转动时，钢珠即跟着转动。因为都是球体，所以摩擦力较小，且不存在漏油的问题。双滚珠风扇优点是寿命较长，大约在50000 ~100000小时；抗老化性能好，适合转速较高的风扇。双滚珠轴承的缺点是制造成本高，并且在同样的转速水平下噪音最大(因为滚珠轴承摩擦点增加了2 倍)。双滚珠风轴承和液压轴承的封闭性较好，尤其是双滚珠轴承。双滚珠轴承被整个嵌在风扇中，转动部分没有与外界直接接触。在密封的环境中，轴承的工作环境比较稳定。因此5000转级别的大口径风扇几乎都使用双滚珠轴承。而液压轴承由于具备独特的还回式油路，所以润滑油泄露的可能性较小。

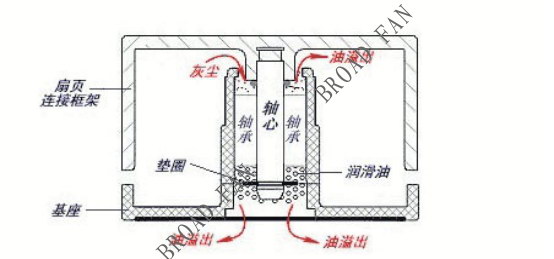

（2）含油轴承
含油轴承（Sleeve Bearing)）是使用滑动摩擦的套筒轴承，使用润滑油作为润滑剂和减阻剂，初期使用时运行噪音低，制造成本也低，但是这种轴承磨损严重，寿命较滚珠轴承有很大差距。而且这种轴承使用时间一长，由于油封的原因(电脑散热器产品都不可能使用高档油封，一般也就是普通的纸油封)，润滑油会逐渐挥发，而且灰尘也会进入轴承，从而引起风扇转速变慢，噪音增大等问题，严重的还会因为轴承磨损造成风扇偏心引发剧烈震动。出现这些现象，要么打开油封加油，要么就只有淘汰另购新风扇。

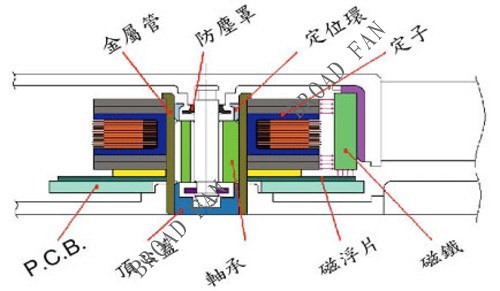

（3）磁悬浮轴承（汽化轴承VAPO Bearing）
汽化轴承(VAPO Bearing) 是由Sunon将磁悬浮技术改进而来的，就是把含油轴承的轴套硬度加强，并且采用特殊的材料，其内层表面也是经过特殊加工的，这样就克服了含油轴承不耐高温的缺点，再和磁悬浮技术配合，就大大延长了使用寿命。又称为磁悬浮轴承，是利用磁力作用将转子悬浮于空中，使转子与定子之间没有机械接触的一种新型、高性能轴承。与传统的滚珠轴承、滑动轴承以及油膜轴承相比，磁轴承不存在机械接触，转子可以运行到很高的转速，具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点，特别适用于高速、真空、超净等特殊环境中。

序号	轴承结构	寿命	成本	噪音
1	单滚珠轴承	短	较高	较大
2	双滚珠轴承	长	高	大
3	含油轴承	较长	低	一般
4	磁悬浮轴承	一般	一般	低

更多资讯请关注丹博威。
